Features [Type 1, Var. 04] free

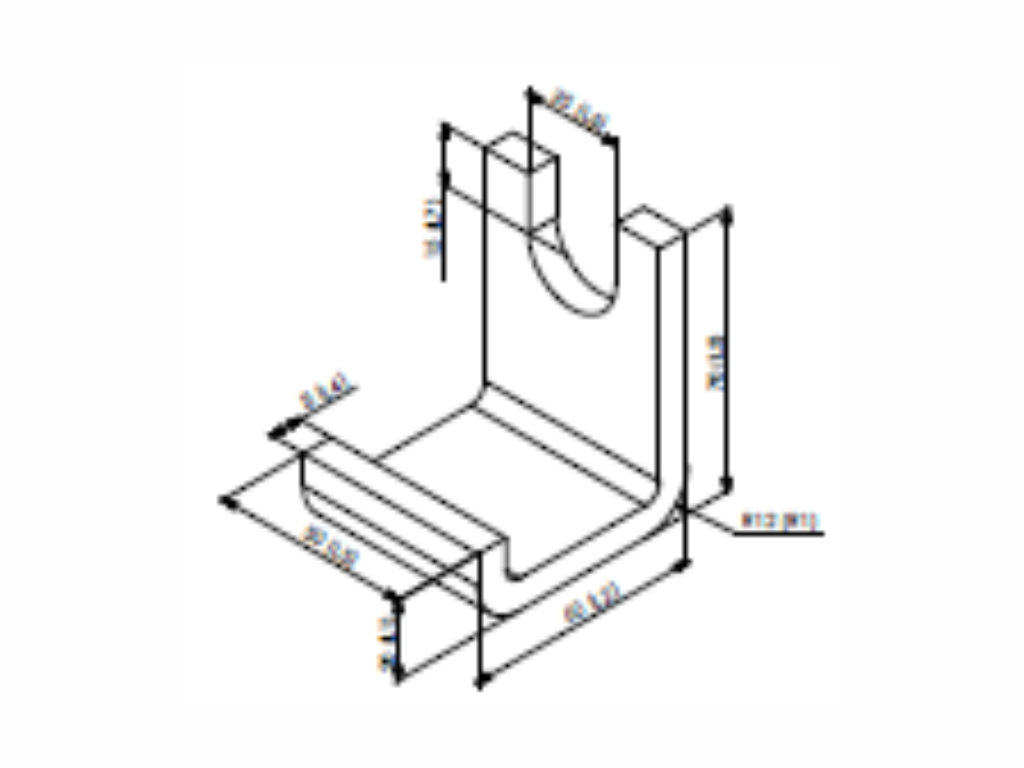

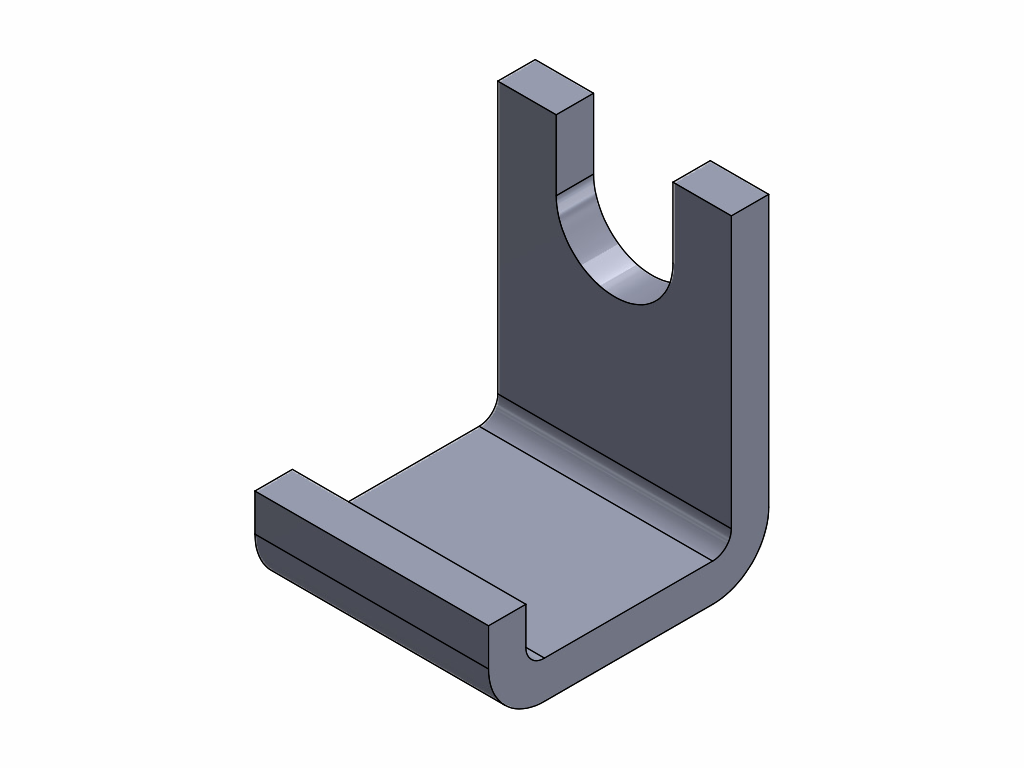

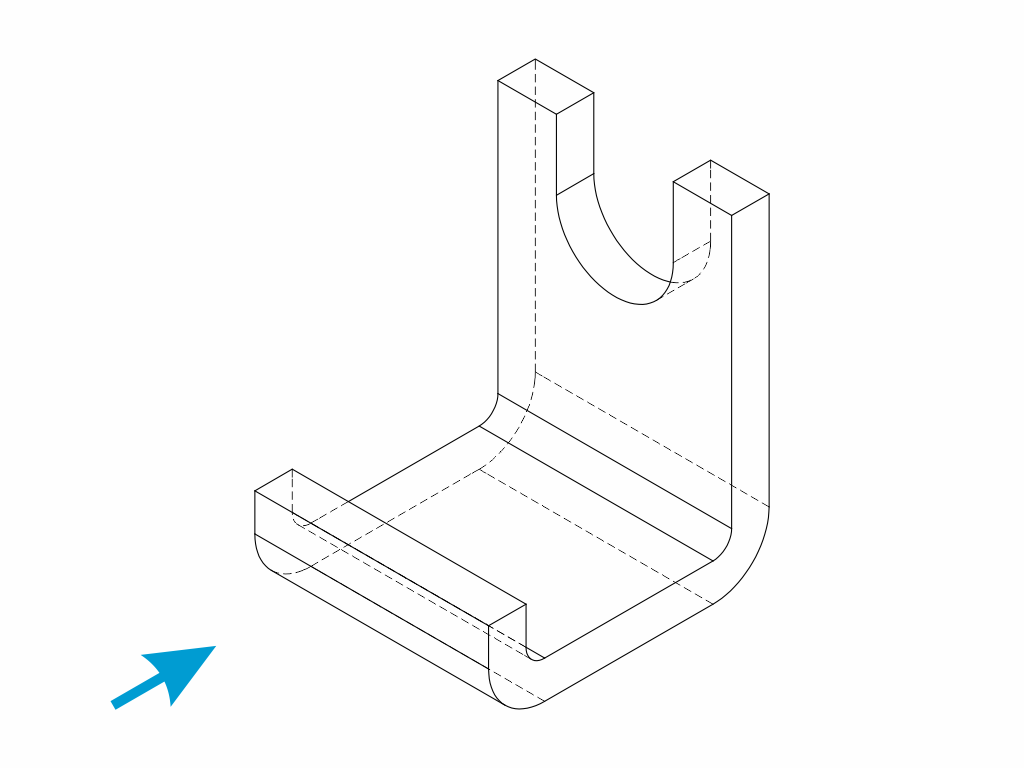

Übung: Erstellung eines 3D-Modells, dessen isometrische Ansicht mit dem Bild übereinstimmt (der Pfeil zeigt auch die Vorderansicht an).

Verwendete Elemente:
Skizzenelemente / Skizzierwerkzeuge: Linien, Kreisbögen, Verrundung, Offset.
Skizzenbeziehungen:
Bemaßungen: Lineare, Radius.
Features: Linear ausgetragener Aufsatz (Typ: Mitting), Linear ausgetragener Schnitt (Typ: Bis nächste).
Allgemein: Erstellung des Namens einer Oberfläche, Oberfläche bei Namen auswählen.
Programme: Visual Studio 2019, SOLIDWORKS 2021.
Bibliothek: SolidWorks.Interop.swconst.dll; SolidWorks.Interop.sldworks.dll.

Autor: Dr. Anatolie Sochirean
